Lekce 5: Kreslení obdélníků

python.edumach.cz

1. Obdélníky

  1. Vytvořte program 05_obdelniky.py s podporou grafické plochy.

  2. Příkaz canvas.create_rectangle(10, 50, 110, 100) nakreslí obdélník, který je určen pomocí bodu se souřadnicemi [10, 50] a [110, 100]:

  3. Nakreslete obdélník podle zadání výše.

1.1. ❓ Otázky

  1. Jakou šířku a výšku v bodech má obdélník na obrázku výše?

  2. Můžeme stejný obdélník také nakreslit tímto příkazem?
    canvas.create_rectangle(110, 100, 10, 50)

  3. Můžeme nakreslit stejný obdélník (na stejném místě) pomocí jiných souřadnic?

  4. Co nakreslím, když napíšu příkaz
    canvas.create_rectangle(10, 50, 110, 50)?

  5. Co nakreslím, když napíšu příkaz
    canvas.create_rectangle(10, 50, 10, 50)?

  6. Jakou výšku a šířku mají předchozí dva obdélníky?

1.2. 💾 Úkol

Pokračujte v programu 05_obdelniky.py. Nakreslete napravo vedle obdélníku stejně velký obdélník, který se ho bude dotýkat. Přidejte vlevo dolu další:

2. Barva výplně a okraje

I při kreslení obdélníku můžeme pomocí parametru nastavit barvu stejným způsobem jako při nastavování barvy při kreslení čar. Při kreslení obdélníku parametr fill nastavuje vnitřní barvu, tj. výplň formuláře výkresu. Nemá to však vliv na barvu obrysu obdélníku, jak bychom si mohli myslet. Pomocí parametru outline můžeme nastavit barvu stran obdélníku. Příkaz tedy:

canvas.create_rectangle(50, 50, 150, 100, fill='blue',  outline='yellow', width=5)

Pokračujte v programu 05_obdelniky.py. Nakreslí modře vyplněný obdélník se žlutým obrysem o tloušťce 5 bodů. Připomeňme, že tyto parametry mohou být v různém pořadí.

Nastavte obdélníkům parametry, aby vypadaly takto:

Přidejte čtvrtý obdélník se středem v průsečíku a nastavte mu hnědou výplň:

2.1. ❓ Otázky

  1. Co se stane, když "zamícháme" parametry pro úpravu barvy mezi souřadnicemi bodů?

    canvas.create_rectangle(outline='yellow', 50, 50, 150, 100, fill='blue')

  2. V předchozí úloze (05_obdelniky.py) jsme nakreslili čtyři obdélníky čtyřmi příkazy. Záleží na pořadí těchto příkazů? Co se stane, když nejprve nakreslíme hnědý obdélník? Které příkazy můžeme prohodit, abychom nakreslili stejný obrázek?

  3. Co se stane, když nastavíme parametr outline takto: outline=''?

  4. Co se stane, když nastavíme parametr fill takto: fill=''?

  5. Co se stane, když nastavíme výplň i obrys takto: fill='', outline=''?

  6. Kolik obdélníků uvidíme po spuštění těchto příkazů?

    canvas.create_rectangle(120, 100, 170, 150)
canvas.create_rectangle(100, 100, 150, 150)
canvas.create_rectangle(150, 100, 200, 150)
canvas.create_rectangle(100, 150, 150, 200)

  7. Kolik obdélníků uvidíme po spuštění těchto příkazů?

    canvas.create_rectangle(120, 100, 170, 150, fill='white')
canvas.create_rectangle(100, 100, 150, 150, fill='')
canvas.create_rectangle(150, 100, 200, 150, fill='green')
canvas.create_rectangle(100, 150, 150, 200, fill='', outline='')

3. 💾 Cvičení

3.1. Pyramida

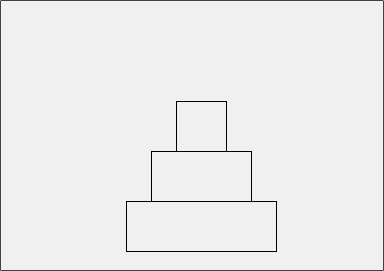

Vytvoř program 05_pyramida.py, který ze tří obdélníků o rozměrech 150×50, 100×50 a 50×50 nakreslí následující pyramidu:

Uprav obrys a výplň obrazce podle svého uvážení.

3.2. Ornament

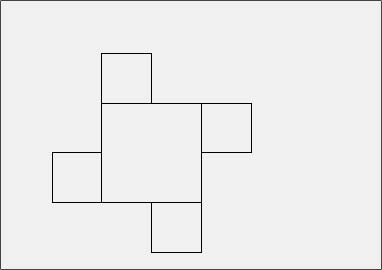

Vytvoř program 05_ornament.py, který z pěti čtverců nakreslí následující ornament. Rozměry čtverců zvol podle svého uvážení (všechny menší čtverce budou stejně velké):

Uprav obrys a výplň obrazce podle svého uvážení.

3.3. Soustředné

Vytvoř program 05_soustredne.py, který nakreslí dva velké čtverce – jeden se stranou délky 100 a druhý 150. Čtverce budou mít společný střed jako na
následujícím obrázku:

Uprav obrys a výplň obrazce podle svého uvážení.

3.4. Vlajky států

Nakreslete některou z vlajek: Německa, Itálie, Lotyšska, Svýcarska, Svédska, Norska nebo jinou dle vlastního výběru. Název souboru s kódem bude 05_nazev_statu.py:

3.5. Vlajka Řecka

Nakreslete vlajku Řecka (05_recko.py):

Kolik příkazů create_rectangle() bude k nakreslení potřeba?

3.6. Oprava kódu

Program 05_francie.py měl nakreslit vlajku Francie, ale obsahuje chyby. Opravte je:

# 05_francie.py

import tkinter

canva= tkinter.Canvas()
canvas.pack()

canvas.create_rectangle(10,50,110,300, fill='blue', outline='')
canvas.create_rectangle(60,50,160,300, fill='white', outline='')
canvas.create_rectangle(110,50,210,300, fill='red', outline='')
