Lekce 4: Kreslení čar
1. Čáry
Pomocí příkazu canvas.create_line(10, 100, 200, 100) nakreslíme čáru, která začíná v bodě se souřadnicemi [10, 100] a končí v [200, 100]. Pomocí tohoto příkazu můžeme také kreslit čáry, které protínají více bodů. Do příkazu přidáme jednotlivé souřadnice bodů.
Například canvas.create_line(10, 100, 200, 100, 10, 200) přidáme k původní přímce další bod se souřadnicí [10, 200]. Po spuštění programu:
# 04_1.py
import tkinter
canvas = tkinter.Canvas()
canvas.pack()
canvas.create_line(10, 100, 200, 100, 10, 200)
Uvidíme přímku, která začíná na [10, 100], pokračuje na [200, 10] a končí na [10, 200].
💾 Upravte tento program tak, aby tyto dvě čáry nakreslil do trojúhelníku.
2. Úpravy čar
Při kreslení můžeme čarám přizpůsobit tloušťku i barvu.
canvas.create_line(10, 100, 200, 100, width=5)-- Nakreslí čáru o tloušťce 5 bodů.canvas.create_line(10, 100, 200, 100, fill='red')-- Nakreslí červenou čáru.canvas.create_line(10, 100, 200, 100, fill='red', width=5)-- Nakreslí červenou čáru o tloušťce 5 bodů.
2.1. Tloušťka čáry
Tloušťku nastavíme parametrem width a přiřadíme jí číselnou hodnotu (v pixelech).
2.2. Barva čáry
Barvu nastavíme parametrem fill a do apostrofů nebo uvozovek napíšeme název barvy. Můžeme použít různé "pojmenované" barvy, například: 'white', 'red', 'blue', 'yellow', 'magenta', 'green', 'orange', 'brown', 'gray', 'violet', 'olive' nebo přímo kód v notaci '#RRGGBB'.
Tento trojúhelník můžeme nakreslit různými způsoby:
# 04_2.py
import tkinter
canvas = tkinter.Canvas()
canvas.pack()
canvas.create_line(110, 10, 10, 200, fill='blue')
canvas.create_line(10, 200, 210, 200, fill='blue')
canvas.create_line(210, 200, 110, 10, fill='blue')
nebo
# 04_2a.py
import tkinter
canvas = tkinter.Canvas()
canvas.pack()
canvas.create_line(110, 10, 10, 200, 210, 200, 110, 10, fill='blue')
3. 💾 Úkoly
Lze vypočítat souřadnici x 110 vrcholu trojúhelníku ze souřadnic [10, 200] a [210, 200]?
Můžeme tento trojúhelník nakreslit i jinak?
Nakreslete stejný trojúhelník červenou barvou, posunutý podle ukázky na obrázku:
Pomocí čar nakreslete písmena L, T, H, E, K. Zkuste i jiné.
Pomocí čar nakreslete dva pravoúhlé trojúhelníky, které se dotýkají svými odvěsnami.

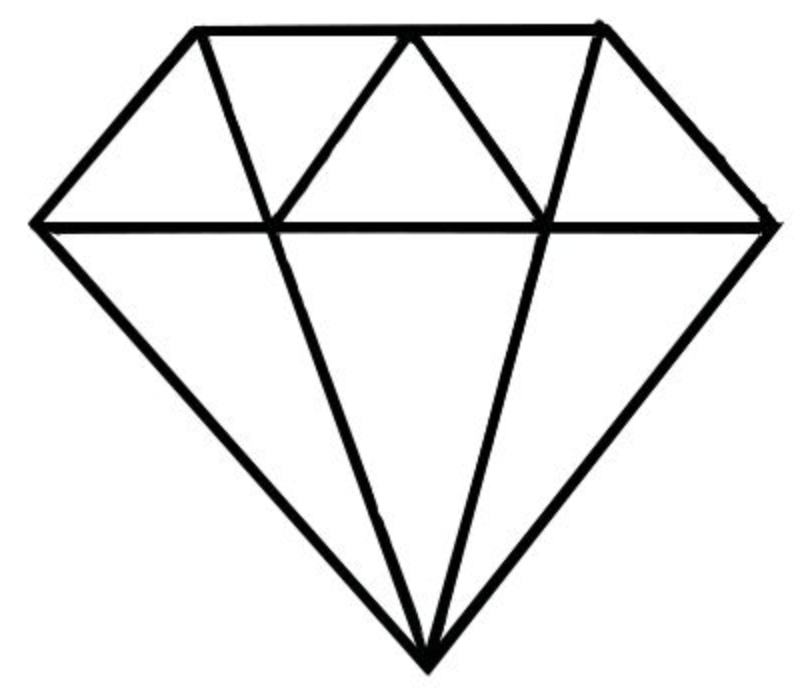

Pomocí čar nakreslete diamant.
Nakreslete symbol červeného kříže.
Změnou barvy a tloušťky čáry nakreslete tento obrázek:
